خط تولید پودر لاستیک 7.5 کیلووات دستگاه خردکن تایر لاستیکی ISO CE

خط بازیافت لاستیک زباله خط پودر لاستیکی دستگاه خردکن لاستیکی LP-1200

دستورالعمل خط تولید پودر لاستیک

1.دستگاه کشش سیم
آلیاژ سخت بر روی تیغه برش جوش داده می شود تا آن را سفت و قابل پوشیدن کند.
این دستگاه مجهز به قفسه های ایمنی است تا به طور موثری از بروز مسائل ناایمن در فرآیند کنده شدن مهره لاستیک جلوگیری کند. چارچوب، که برای نصب راحت است.

کاربرد:
این دستگاه برای جدا کردن حلقه های فولادی از مهره های لاستیک قابل استفاده است.

داده های تکنیکی

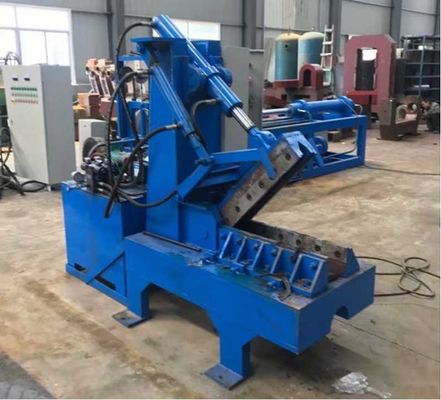

2. ماشین برش تایر QDJ-1200

مشخصات فنی

1.1 اندازه کلی (L× W×H): 2080×1000×2130 میلی متر

1.2 تعدادکاتر: 4 عدد

1.3 ضربه کاتر: نزدیک به 600 میلی متر

1.4 فشار سیلندر: نزدیک به 12T

1.5 فشار روغن کاری: 6.3 مگاپاسکال

1.6 پمپ روغن: جریان 40 لیتر در مایل، فشار 6.3 مگاپاسکال

1.7 درجه روغن کار: روغن مکانیکی شماره 32

1.8 مدل موتور: Y132M2-6، قدرت: 7.5---11kW

دستگاه برش QDJ-1200 عمدتاً از موتور الکتریکی، پمپ پره، شیر معکوس الکترومغناطیسی، شیر تسکین، سیلندر روغن کار، خط لوله هیدرولیک، براکت سیلندر روغن، برش، قاب دستگاه و غیره تشکیل شده است.

سیلندر روغن از سیلندر روغن هیدرولیک کار استاندارد HSG استفاده می کند، قاب با فولاد مقطع با کیفیت بالا جوش داده می شود و برش از فولاد ابزار ویژه ساخته شده است که عملیات حرارتی شده و دارای سختی HRC60-64 است.سیستم هیدرولیک در پشت قاب کاتر قرار می گیرد که ساختار را فشرده تر می کند.

هنگام کار، لاستیک هایی را که نیاز به درمان دارند به صورت دستی در نزدیکی خود قرار دهید و سیم حلقه باید از قبل دور ریخته شود تا از برش محافظت شود.

مطمئن شوید که صاف و مرتب قرار گرفته است، دکمه کار را فشار دهید تا سیلندر به آرامی بیفتد و لاستیک را قطع کنید.اگر لازم است به بلوک های چسب کوچکتر تقسیم شود، عملیات چرخه عمل.

3. اصل کنترل هیدرولیک

سیستم هیدرولیک دستگاه برش QDJ-1200 نسبتا ساده است.اصل سیستم هیدرولیک از پمپ پره ای، شیر کمکی و شیر معکوس الکترومغناطیسی تشکیل شده است.هنگام کار، پمپ پره ای شروع به کار می کند و روغن از طریق شیر تخلیه به شیر معکوس می رسد.قطعات الکتریکی مانند دکمه ها و سوئیچ های مسافرتی برای کنترل آهنربای الکتریکی در شیر معکوس استفاده می شود، به طوری که پیستون روی سیلندر روغن می تواند به سمت بالا یا پایین حرکت کند.به دلیل استفاده از شیر معکوس چهار جهته سه حالته نوع M، هنگامی که چاقوی برش از حرکت باز می ایستد، روغن خروجی توسط پمپ روغن مستقیماً از طریق دریچه معکوس به مخزن روغن باز می گردد و مدار روغن بین قسمت فوقانی. محفظه و محفظه پایینی سیلندر (از طریق شیر برقی) قطع می شود تا روغن در سیلندر بماند، این امر ایمنی دستگاه را افزایش می دهد (کاتر در یک موقعیت خاص در سیلندر محکم می شود تا بتواند زمین خوردن و آسیب رساندن به افراد به دلیل وزن خود یا دلایل دیگر).

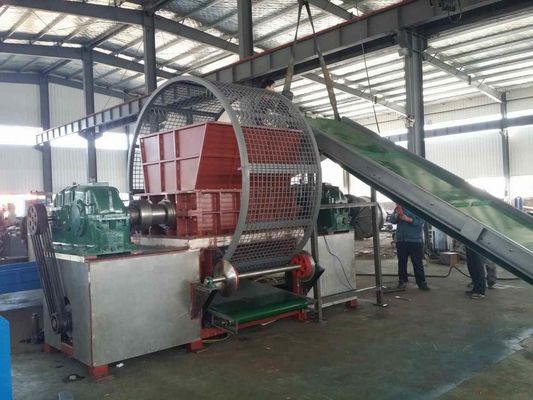

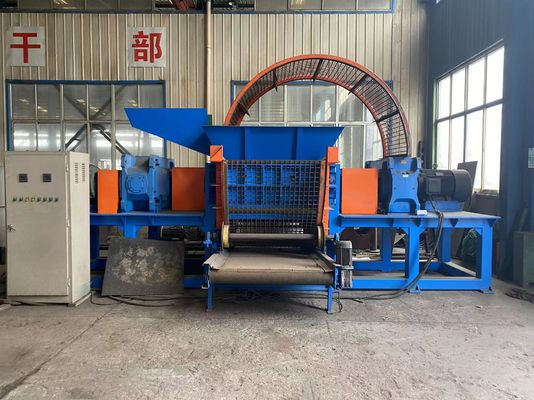

3. دستگاه لاستیک خردکن

خردکن دو شفت SSJ-40130 نوع جدیدی از خردکن های ساخت شرکت ما است که شامل چاقوی متحرک (دوک اصلی، بدنه چاقو متحرک، فاصله دهنده، بلبرینگ)، چاقوی استاتیک، جعبه حمل، براکت جعبه، سیستم تغذیه، سیستم تخلیه، سیستم غربالگری بلوک مواد، سیستم قدرت، سیستم کنترل الکتریکی و غیره دارای ویژگی های سرعت کم، سر و صدای کم، گشتاور بالا، راندمان بالا و غیره است. دارای طیف گسترده ای از کاربردها و مناسب برای تولید مستقل یا مطابقت است. خطوط

دستگاه خردکن دو محوره SSJ-40130 از دو غلتک چاقویی استفاده می کند که یکی در جهت عقربه های ساعت و دیگری در خلاف جهت عقربه های ساعت می چرخد.دو غلتک چاقو نسبت به یکدیگر می چرخند.پس از ورود مواد اولیه به سیلو، دو غلتک چاقو همدیگر را پاره، برش داده و فشار می دهند تا مواد خرد شود.هنگامی که مواد خرد می شود و با مواد سخت یا مواد زخمی روبرو می شود، دو غلتک معکوس می شوند، مواد را از محدوده عمل غلتک چاقو خارج می کنند و سپس یک چرخش رو به جلو تشکیل می دهند و به مواد اجازه می دهند دوباره وارد محدوده عمل شوند. غلتک چاقو، اکستروژن و پاره شدن مکرر را تشکیل می دهد تا به هدف پاره کردن کامل مواد دست یابد.تیغه تجهیزات از فولاد 42CrMo فورج شده با عملیات حرارتی ساخته شده است که دارای مقاومت در برابر سایش بالا، چقرمگی بالا، عمر مفید و طولانی مدت است و می توان به طور مداوم در تولید برش داد.این تجهیزات برای خرد کردن لاستیک‌های زائد ≤1200 میلی‌متری (شامل لاستیک‌های تمام استیل، نیمه فولادی و بایاس، توجه داشته باشید: دو حلقه فولادی لاستیک باید از قبل بیرون کشیده شوند) مناسب است تا کل لاستیک خرد شود.هنگامی که تجهیزات در حالت عادی کار می کنند، قرار دادن اشیاء فلزی یا سنگ در تجهیزات ممنوع است.اگر نیاز به خرد کردن سایر موارد دارید، به منظور جلوگیری از آسیب به تجهیزات، لطفاً قبل از عملیات با Shenghualong یا فروشنده تماس بگیرید.

به منظور جلوگیری از آسیب دیدن تجهیزات، تعمیر و نگهداری تجهیزات باید توسط متخصصان انجام شود.

برای جلوگیری از آسیب شخصی و آسیب به دستگاه، تعمیر و نگهداری دستگاه نیاز به یک متخصص دارد و هنگام اصلاح تیغه ها باید از دستکش های محافظ استفاده کند.

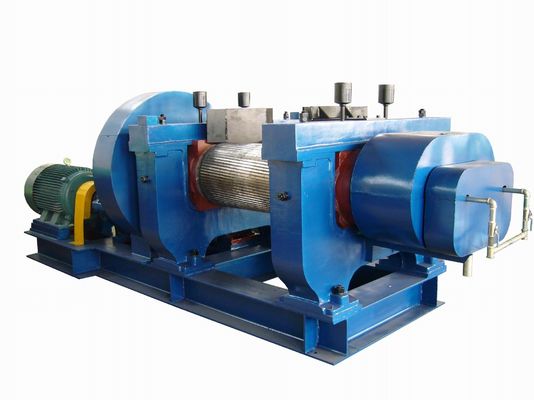

4 .سنگ شکن لاستیکی: این دستگاه اصلی بازیافت لاستیک زباله است

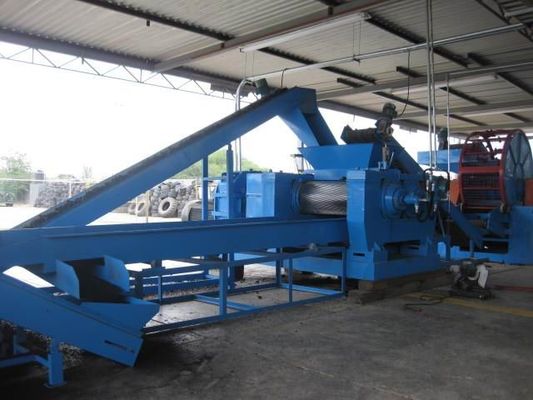

5. خط تولید گرانول لاستیک

را

6. جداکننده فیبر

 مشخصات فنی اصلی

1).پروانه: قطر تیغه فن φ1100 میلی متر و تعداد آن 8 عدد می باشد.

2).اندازه پوسته چرخ: قسمت بدنه تجهیزات φ1600 میلی متر و ارتفاع کل تجهیزات حدود 3400 میلی متر است.

3).سرعت اسپیندل: 377 (و 464) دور در دقیقه.

4).موتور اصلی: JQ2-52-6 5.5kw 760rpm.

5).چرخش فیدر: 29 دور در دقیقه.

6).موتور فیدر: JW092—4 0.4 کیلو وات 1370 دور در دقیقه

الکتریک

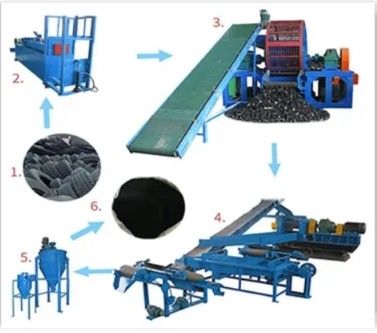

جریان کاری:

ضایعات لاستیک ---ماشین سیم کش ---برش لاستیک -- دستگاه لاستیک خردکن --- دستگاه جداکننده سیم فولادی --- جداکننده مغناطیسی ---پودر لاستیک

-- جداکننده فیبر

1. دستگاه کشش سیم فولادی - سیم فولادی ضخیم را استخراج کنید.

2. لاستیک برش - لاستیک های بزرگ را به سه قسمت برش دهید

3. نوار نقاله - تایر را به دستگاه خرد کن منتقل کنید.

4. خردکن دو شفت - لاستیک را به بلوک های 5 تا 10 سانتی متری برش می دهد.

5. سیستم چرخش - برای کنترل اندازه تکه هایی که به رپرها می روند.

6. Raspers-تکه ها را به تراشه های 15. 20 میلی متری کاهش دهید و فولاد را از لاستیک آزاد کنید.

7. آهنربا روی کمربند - جداسازی فولاد آزاد شده از تراشه های لاستیکی.

8. فیدر ارتعاشی - تراشه های لاستیکی را حمل می کند.

9. دستگاه گرانول لاستیک - کاهش اندازه تراشه ها به دانه های 1-4 میلی متر و بخش نساجی را برای جداسازی جریان هوا آزاد می کند.

10. دستگاه آسیاب -- پودر لاستیک آسیاب.

11. واحد غبار زدایی مرکزی - گرد و غبار و ریزگردها را از سیستم جدا کنید و هوا را قبل از بازگرداندن آن به جو فیلتر کنید.
