خط تولید تسمه نقاله لاستیکی پرس ولکانیزه 16 مگاپاسکال سبز آبی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | فولاد ریخته گری | رنگ | سبز آبی |
|---|---|---|---|
| عرض کمربند | 800 میلی متر | ساختار | فولاد |
| ضخامت کل | 20 میلی متر | اندازه پرس | 1200x2500mm |
| گارانتی | 1 سال | گواهی | CE، ISO |
| برجسته کردن | پرس ولکانیزه 16 مگاپاسکال,خط تولید تسمه نقاله لاستیکی پرس,خط تولید تسمه نقاله لاستیکی ولکانیزه |
||
توضیحات محصول

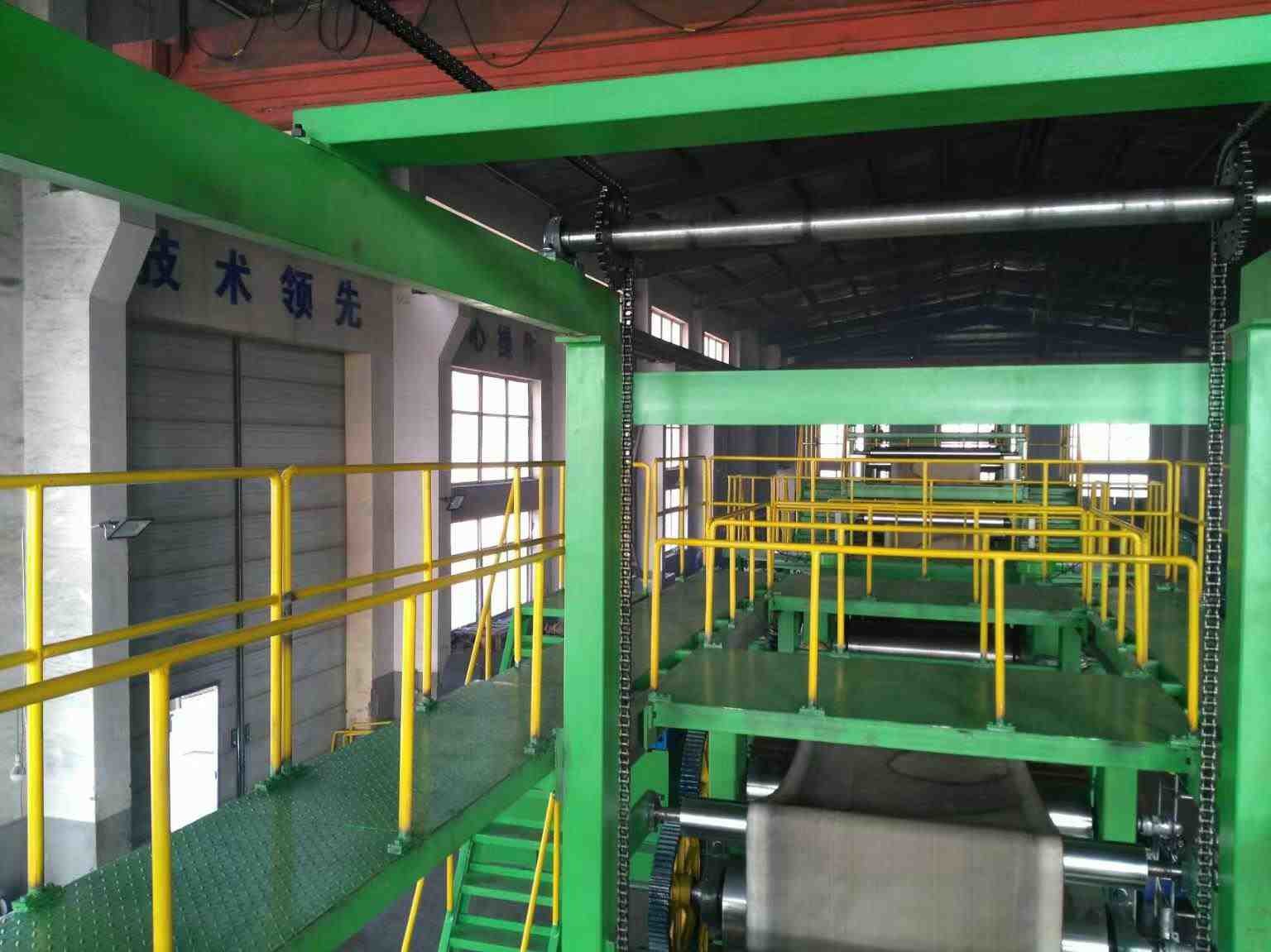

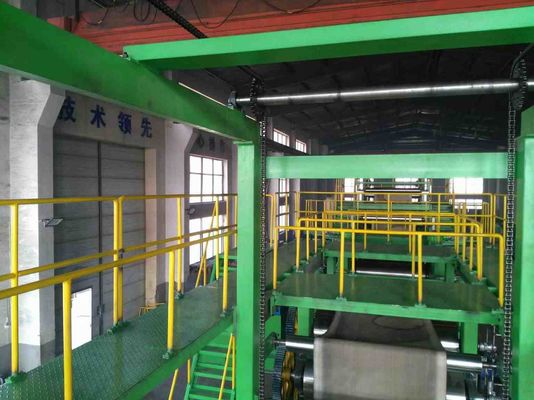

خط تولید تسمه نقاله لاستیکی
خط تولید خط تولید دستگاه پرس ولکانیزه تسمه نقاله لاستیکی

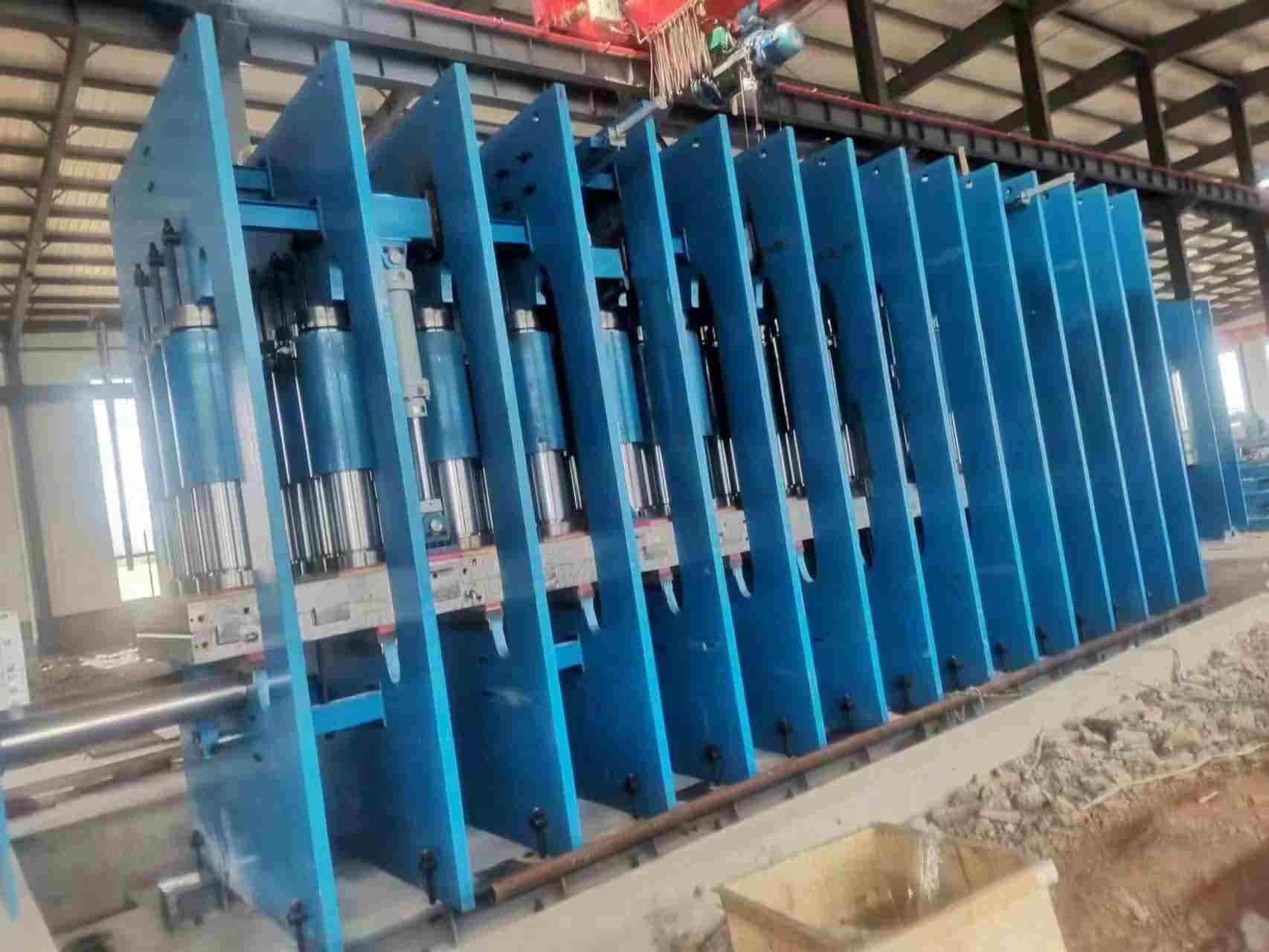

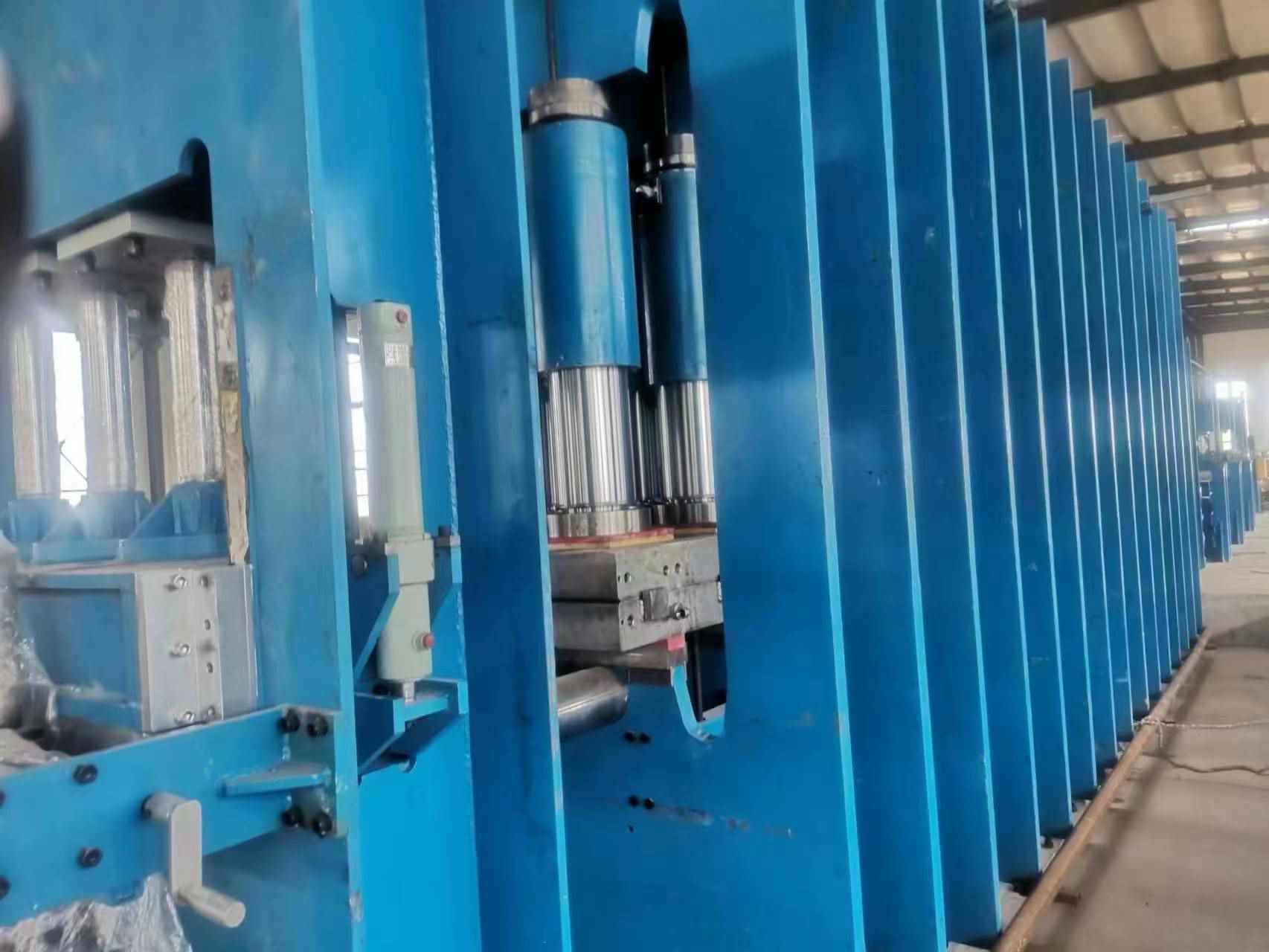

1، دستگاه پرس ولکانیزه تسمه نقاله لاستیکی
| تایپ کنید | XLB-Q1200x2500x1/10.00MN |
| نیروی بستن | 10.00 میلیون نیوتن |
| فشار هیدرولیک کار | 16 مگاپاسکال |
| اندازه صفحه داغ | 1200x2500x67mm |
| فشار منطقه واحد | 33 کیلوگرم بر سانتی متر مربع |
| لایه های کاری | 1 لایه |
| ضربه پیستون | 300 میلی متر |
| قطر پیستون | 360 میلی متر |
| تعداد پیستونو مواد | 6 ست، چدن سرد |
| سیلندر هیدرولیک Qty.و مواد | 6 ست، چدن گره ای |
| فاصله بین صفحه داغ | 300 میلی متر |
| حالت گرمایش | برقی (روغن رسانا) |
| قدرت موتور اصلی | موتور ولتاژ بالا 11KW*1 موتور ولتاژ پایین 7.5KW*2 |
| عنصر آب بندی | 12 مجموعه (دستگاه اصلی 6 مجموعه، لوازم جانبی 6 مجموعه) |
| سرعت قالب را ببندید | 15 میلی متر بر ثانیه |
| سرعت قالب باز | 13 میلی متر بر ثانیه |
| ساختار | نوع قاب |
| روش کنترل | کنترل PLC، clse اتوماتیک و قالب باز، اگزوز اتوماتیک |
| اندازه کلی | 4250*2500*4350 |
| وزن | نزدیک به 36T |
2،1. ماشین اصلیپارامترهای فنی: ولکانایزر کمربند لاستیکی XLB-Q1400X3000/13.00MN
| 1. | تایپ کنید | XLB-Q1400*3000/13.00MN |
| 2. | نیروی بستن | 13.00MN |
| 3. | فشار منطقه واحد | 3.0 مگاپاسکال |
| 4. | اندازه صفحه داغ | 1400*3000*76mm |
| 5. | فاصله بین صفحه داغ | 300 میلی متر |
| 6. | قطر پیستون | 400 میلی متر |
| 7. | ضربه پیستون | 300 میلی متر |
| 8. | فشار هیدرولیک کار | 17.0 مگاپاسکال |
| 9. | تعداد سیلندر | 6 عدد |
| 10. | سرعت حرکت صفحه داغ |
افزایش: ≥15mm/s پایین: 13mm/s |
| 11. | حالت گرمایش | حرارت بخار (یا روغن انتقال حرارت) |
| 12. | محدوده خنک کننده صفحه داغ | ورودی: 200 میلی متر، خروجی: 100 میلی متر |
| 13. | قدرت موتور پمپ فشار کم | 2×11 کیلووات |
| 14. | قدرت موتور پمپ فشار بالا | 15 کیلووات |
| 15. | وزن | 45000 کیلوگرم |
3.1 قسمت برداشتن پارچه از دستگاه باز کردن (یک مجموعه)
| کاهنده | مدل XW-4 |
| موتور 1.5 کیلو وات | مدل Y100L-6 |
| حداکثر سرعت قرقره | 50r/min |
3.2 دستگاه کشش (یک مجموعه برای هر جلو و عقب)
| ZQ-Reducer | مدل ZQ35 |
| قطر و طول موثر غلتک کششی | Ф220 1400 |
| سرعت خطی کشش | 16 متر در دقیقه |
3.3 دستگاه برکت و کشش (یک مجموعه برای برکت جلو، عقب و وسط)
| سیلندر بست |
قطر: Ф200 میلی متر سکته مغزی: 200 میلی متر تعداد: 2 |
| نیروی بستن | 1.0 میلیون ملیون |
| فشار روغن کاری | 16.0 مگا پاسکال |
| سیلندر کششی |
قطر: Ф200 میلی متر سکته مغزی: 400 میلی متر تعداد: 2 |
| نیروی کششی کل | 1.0 میلیون ملیون |
3.4 دستگاه کویلینگ (یک مجموعه)
| موتور |
مدل Y160L-8 توان: N=5.5kw سرعت چرخش n=720r/min |
| کاهنده | مدل ZQ35 |
| رول برداشت |
قطر رول Ф320 سرعت خط 12.2 متر در دقیقه |
| حداکثر عرض نوار | 1400 میلی متر |
3.5 دستگاه تعمیر (یکی)
| موتور | توان: N=3kw |
| پمپ دوبل | جریان نامی فشار پایین 100 لیتر در دقیقه |
| قطر پیستون | Ф340 میلی متر |
| سکته پلانگر | 300 میلی متر |
| تعداد سیلندرهای هیدرولیک | 2 |
| مشخصات صفحه داغ | 1400×800×60 |
3.6 سیستم هیدرولیک کمکی
| موتور | توان N=11kw |
| مدل پمپ پیستونی محوری |
63YCY فشار از پیش تعیین شده P=25MPa |
| فشار کاری واقعی | 16.MPa |
وزن کمکی: 34000 کیلوگرم
