ماشین فشار گرما لوله کنورتر لاستیک لوله ولکان سازی

XLB-Q1350X10600X2 لاستیک هسته پارچه ای خط تولید کمربند حمل و نقل

1350 × 10600 × 2 خط تولید کمربند حمل کننده هسته پارچه دو لایه

راه حل های فنی

1محدوده عرضه:

یک مجموعه کامل از ماشین های جدید و پیشرفته تکنولوژیکی و با کیفیت بالا که برای ولکاناسیون نوار نقاله مناسب هستندخط تولید می تواند به طور ایمن کار کند، با ثبات، قابل اطمینان و برای مدت طولانی.

دستورات تحویل:

موارد زیر در محدوده تحویل گنجانده نمی شوند:

a. سیم کشی نیروگاه و برق خارجی.

ب. سیم کشی از منبع اصلی برق به هر کابینت کنترل.

ج. لوله ها و شیرهای اتصال بین منبع برق خارجی (آب خنک کننده) و واحد.

د. روغن روان کننده، روغن هیدرولیک.

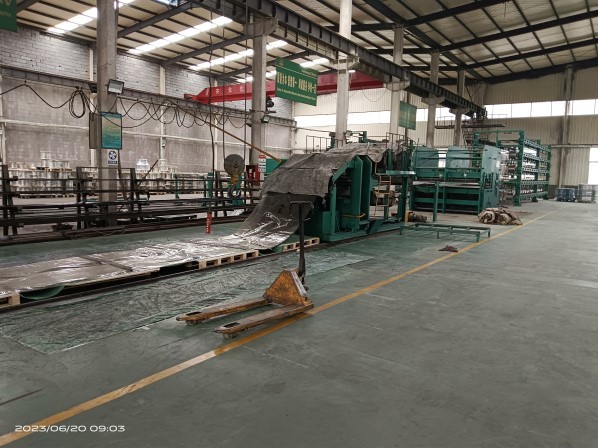

1.1 جریان تجهیزات

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

ارتفاع مرکز تجهیزات 1300mm است (فاصله بین سطح پایین صفحه گرمایش بالا و زمین).

1.2 ترکیب تجهیزات

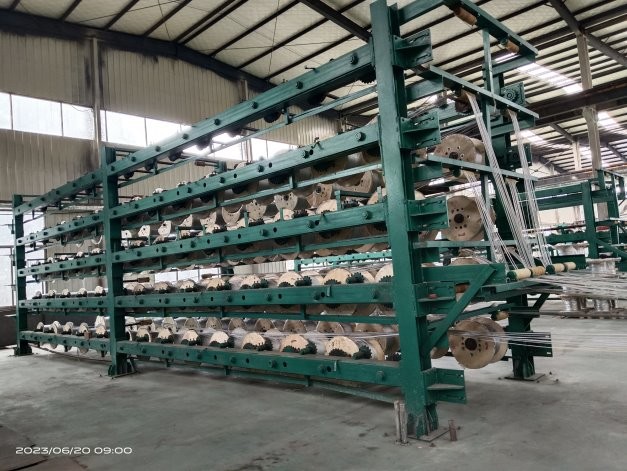

1.2.1 استفاده از پارچه

سر راهنمای ایمنی اتوماتیک از نوع صفحه ی ساوش توسط یک موتور چرخش است که می تواند به جلو و عقب چرخش کند.و سرعت می تواند به طور خودکار تنظیم شود در حالی که سرعت خط ثابت نگه دارید.

1.2.2 از راه رفتن هسته

این دستگاه سر راهنمای تایپ صفحه ی سواب را با بیمه ی خودکار، که توسط موتور گشتاور رانده می شود، اتخاذ می کند و می تواند به جلو و عقب حرکت کند.

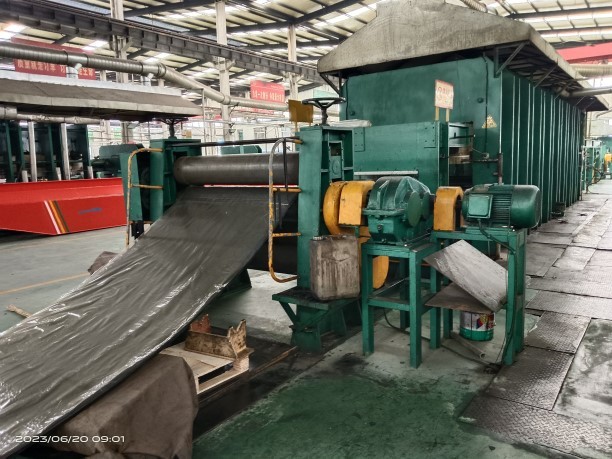

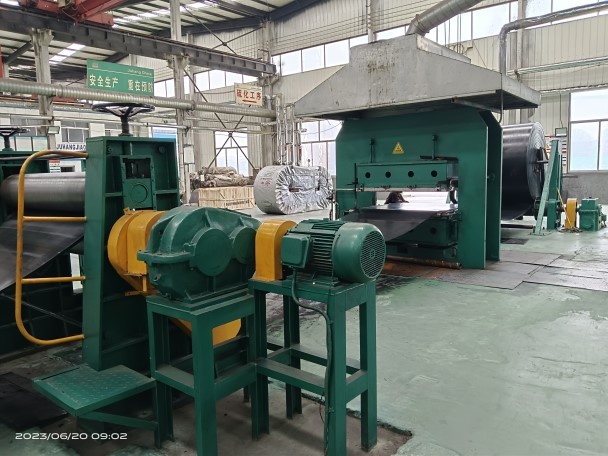

1.2.3 کشش جلو

همان ساختار کشش عقب

1.2.4 کشش دستگیره جلو

دو شاخه راهنمای نصب شده در کلیمپ و کشش جلو در بستر پایین vulkaniser اصلی ثابت می شوند و با بستر پایین بالا و پایین می روند.یک بطری اصلی روغن کشش پر از مقدار کشش نوار قبل از استفاده پتروشیمی است، و دو پیستون در بدن قاب استفاده می شود برای حرکت بالا و پایین 360mm از سیلندر، با همکاری از کلیمپ وسط،جدا کردن نوار چسبیده بر روی صفحه داغ بالا و پایین.

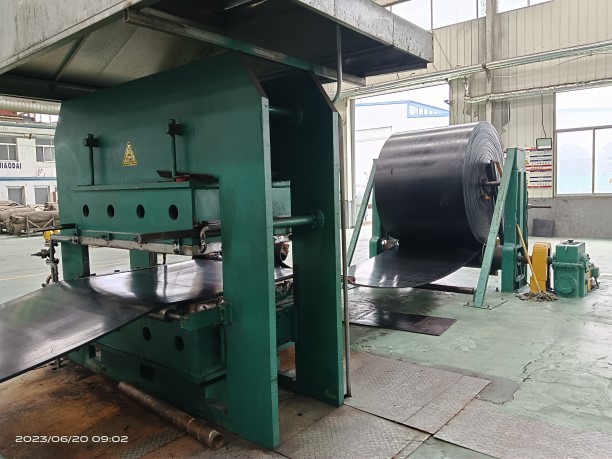

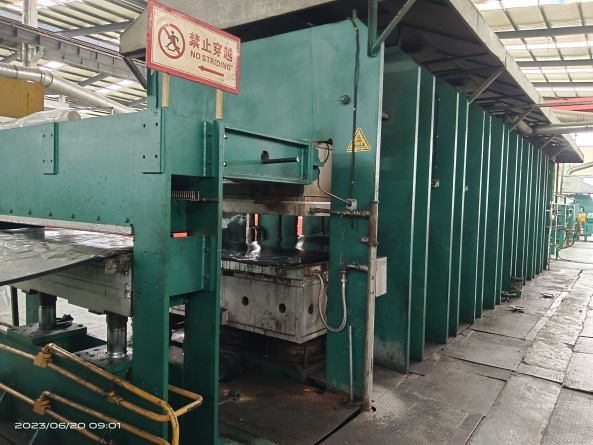

1.2.5 مطبوعات اصلی خشک کردن

ماشین مرکزی ولکاناسیون بر اساس آخرین فناوری طراحی شده و مطابق با استاندارد HG/T3034-1999 است.

(1) صفحه قاب

صفحه فولادی Q235 انتخاب می شود، ساختار صفحه جوش داده شده است، تیز توسط شلیک مکانیکی حذف می شود، رنگ سری فولینگ پاشیده می شود،و استرس قبل از انتقال به پردازش مکانیکی با ارتعاش از بین می رود.

(2) بشقاب داغ

صفحات فولادی 45# که با طول دو برابر ثابت حمل می شوند و به درستی پردازش می شوند برای پردازش استفاده می شوند؛ هر صفحه گرم به 6 منطقه گرم تقسیم می شود،هر منطقه گرمایش دارای یک نقطه اندازه گیری دمایی است.، و 18 نقطه اندازه گیری دما در صفحه های بالا، وسط و پایین گرمایش وجود دارد ؛هر صفحه گرم و هر ورودی بخار منطقه گرمایش مجهز به یک بخش تنظیم دستی برای کنترل دستی هر دمای، و دمای هر منطقه گرمایش بر روی کنسول اصلی نمایش داده می شود؛ دو سر سرد هر کدام 300 میلی متر است.

(3) پد های بالا و پایین

برای اطمینان از دقت تولید، برش و خالی کردن خودکار، حفره جوشکاری پردازش برنج، جوشکاری محافظ گاز دی اکسید کربن،استفاده می شود از آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات، و کل بدن پس از جوشکاری برای درمان حرارتی در کوره قرار می گیرد تا استرس جوشکاری را به طور کامل از بین ببرد و سپس پردازش مکانیکی انجام می شود.تضمین عدم تغییر شکل در طول استفاده.

(4) بطری روغن

بدن سیلندر از قطعات جوش استفاده می کند، پلنگر از آهن گچ آلیاژ خنک شده استفاده می کند،و ساختار مهر و موم یک ساختار ترکیبی از حلقه های مهر و موم دوگانه و یک حلقه ضد گرد و غبار را برای استفاده طولانی مدت اتخاذ می کند.

(5) دستگاه بلند کردن توازن مکانیکی

یک دستگاه بلند کردن تعادل مکانیکی در هر دو انتهای پلتفرم پایین نصب شده است تا تعادل صفحه گرمایش پایین را تضمین کند تا از پدیده آتش نامنظم جلوگیری شود.سمی بودن و کم ولتاژ محصول ناشی از بلند شدن شیب دار صفحه گرمایش پایین، تا کیفیت محصول را تضمین کند.

(6) محافظ گرما

استفاده از مقاومت فشار ≥ 400kg/cm2، رسانایی حرارتی 0.18Kcal/m، مقاومت دمایی 210°C، ضخامت 20mm مواد عایق گرما جدید،مناسب برای استفاده بین صفحه ی پشتیبان بالا و پایین و صفحه ی گرمایش و بین صفحه ی پشتیبان پایین و پلنگر بین.

(7) دستگاه راهنمای قفل

چهار جفت دستگاه راهنمای کلیمپ با شکاف های قابل تنظیم در هر دو طرف ولکانایزر نصب شده اند و خطای جابجایی طولی و جانبی کلیمپ قالب صفحه داغ ≤0.5mm است.

ماشین آلات لاستیکی چینگداو در سال 1967 تاسیس شد، بیش از 500 کارمند دارد،
تولید ماشین لاستیک و ماشین لامین
به عنوان یک سازنده ماشین آلات لاستیکی، هانگسن دارای زمین بیش از 50000 متر مربع، با کل دارایی بیش از 100 میلیون دلار، بیش از 500 کارمند، و 60 مهندس مکانیکی،

این شرکت یکی از بزرگترین شرکت های خصوصی در زمینه تولید ماشین آلات لاستیکی حرفه ای است.
ما 8 متري داراي دستگاه فرنيش گانتري هستيم
TK6913B ماشین CNC حفاری و فریز
TPX6213 حفاری کف
TPX6113 ماشین آسیاب و حفاری
مرکز ماشینکاری عمودی
چرخ CNC CY-K630
2.5 متر چرخ دنده عمودی و سایر تجهیزات پیشرفته پردازش بزرگ
ما عمدتا ماشین آلات زیر را تولید می کنیم.
تجهیزات لوله های شعاعی
XK-660 کارخانه مخلوط کردن لاستیک باز
ماشین ولکاناسیون قالب دوگانه 42 تا 65.5 اینچ
75-105 اینچ ماشین تک قالب ولکاناسیون
سری مخلوط کننده های داخلی، سری مخلوط کننده های لاستیک، سری اکستروژن و فیلتر
ماشین ولکاناسیون لوله های لاستیک، فلپ، صفحه لوله های داخلی
خط بازیافت اتوبوس
خط بازیافت ورق لاستیک و غیره،
ما همچنین می توانیم برای انواع ماشین آلات و تجهیزات لاستیکی غیر استاندارد مطابق با نیازهای مشتریان طراحی و تولید کنیم.
شرکت ما همیشه از مفهوم بازار پیروی می کند که تقاضای بازار اول، مشتری اول.
تا الان، ما به بیش از 40 کشور صادرات کرده ایم، از شهرت خوبی در بازار جهانی برخوردار هستیم.
