60KW ضایعات تایر خردکن ماشین خرد کن تایر تمام اتوماتیک

LP-1200 ماشین خردکن لاستیکی خط بازیافت لاستیک پودر لاستیکی

دستورالعمل خط تولید پودر لاستیک

جریان کاری:

ضایعات لاستیک ---ماشین سیم کش ---برش لاستیک -- دستگاه لاستیک خردکن --- دستگاه جداکننده سیم فولادی --- جداکننده مغناطیسی ---پودر لاستیک

-- جداکننده فیبر

1. دستگاه کشش سیم فولادی - سیم فولادی ضخیم را استخراج کنید.

2. لاستیک برش - لاستیک های بزرگ را به سه قسمت برش دهید

3. نوار نقاله - تایر را به دستگاه خرد کن منتقل کنید.

4. خردکن دو شفت - لاستیک را به بلوک های 5 تا 10 سانتی متری برش می دهد.

5. سیستم چرخش - برای کنترل اندازه تکه هایی که به رپرها می روند.

6. Raspers-تکه ها را به تراشه های 15. 20 میلی متری کاهش دهید و فولاد را از لاستیک آزاد کنید.

7. آهنربا روی کمربند - جداسازی فولاد آزاد شده از تراشه های لاستیکی.

8. فیدر ارتعاشی - تراشه های لاستیکی را حمل می کند.

9. دستگاه گرانول لاستیک - کاهش اندازه تراشه ها به دانه های 1-4 میلی متر و بخش نساجی را برای جداسازی جریان هوا آزاد می کند.

10. دستگاه آسیاب -- پودر لاستیک آسیاب.

11. واحد غبار زدایی مرکزی - گرد و غبار و ریزگردها را از سیستم جدا کنید و هوا را قبل از بازگرداندن آن به جو فیلتر کنید.

1.دستگاه کشش سیم

این دستگاه عمدتاً از پایه، قاب پایه، قلاب کششی، چرخ دنده کاهش، دستگاه کنترل الکتریکی و غیره تشکیل شده است.

برای جلوگیری از چرخش اینرسی موتور، دو شفت را روی قاب پایه نصب کنید، بین شفت و قاب پایه یک قلاب کشش نصب کنید، دنده محرک را در یک انتهای مش شفت با چرخ دنده محرک، موتور با نوع ترمز نصب کنید.

در فرآیند کشیدن، دو قلاب به ترتیب لبه چرخ لاستیک را قلاب می کنند، به سمت سیم فولادی حرکت می کنند و صفحه شیار لاستیکی را جدا می کنند.پس از عبور از صفحه دهان، سیم در امتداد سوراخ دو طرف صفحه به آرامی بیرون کشیده می شود.هنگامی که سیم ها به طور کامل از چرخ ها خارج شدند، موتور به طور خودکار متوقف می شود، سپس از سیم ها خارج می شوید و می توانید سیم کشی بعدی تایر را انجام دهید.

توجه: این دستگاه فقط برای انطباق با لاستیک خودرو (≤اف800 میلی متر).لاستیک ها باید در وسط قاب های پایه قرار گیرند.

کاربرد:
این دستگاه برای جدا کردن حلقه های فولادی از مهره های لاستیک قابل استفاده است.

داده های تکنیکی

2. ماشین برش تایر QDJ-1200

این دستگاه عمدتاً از پایه، نگهدارنده برش استاتیک، نگهدارنده برش متحرک، سیلندر روغن قطع، قاب لاستیکی پرس، سیلندر روغن لاستیکی پرس، ایستگاه فشار هیدرولیک، دستگاه کنترل الکتریکی و غیره تشکیل شده است.

نگهدارنده کاتر استاتیک و نگهدارنده برش متحرک با صفحه پایه به موازات پیچ و مهره متصل می شوند.استوانه و قاب برش لاستیکی با پایه وسط متصل می شود.فیکس سیلندر روغن لاستیکی را روی صفحه نگهدارنده سمت بالایی ستون فشار دهید.قاب فشار لاستیکی روی گوشه ای که بین پایه و قاب با شفت گردان ثابت می شود.

ایستگاه فشار هیدرولیک متشکل از شیر تخلیه الکترومغناطیسی، شیر الکترومغناطیسی نوع O، دریچه گاز، موتور، پمپ پره کم صدا و غیره است. قرار دادن پمپ پره در مخزن می تواند فضای زیادی برای شکاف مخزن سوخت ایجاد کند، همچنین برای کلی بسیار زیبا است. ظاهر.

مشخصات فنی

1.1 اندازه کلی (L× W×H): 2080×1000×2130 میلی متر

1.2 تعدادکاتر: 4 عدد

1.3 ضربه کاتر: نزدیک به 600 میلی متر

1.4 فشار سیلندر: نزدیک به 12T

1.5 فشار روغن کاری: 6.3 مگاپاسکال

1.6 پمپ روغن: جریان 40 لیتر در مایل، فشار 6.3 مگاپاسکال

1.7 درجه روغن کار: روغن مکانیکی شماره 32

1.8 مدل موتور: Y132M2-6، قدرت: 7.5---11kW

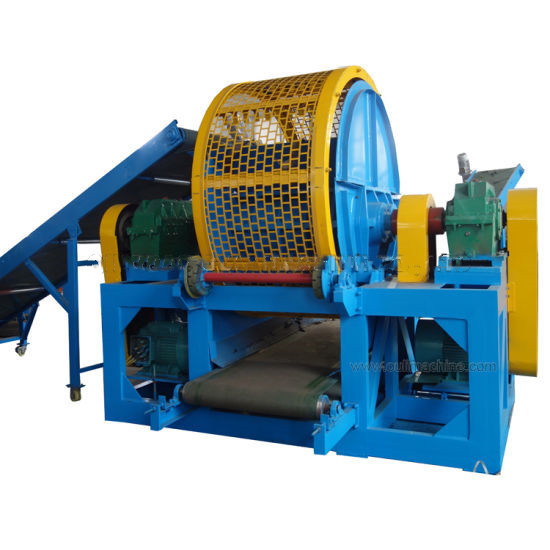

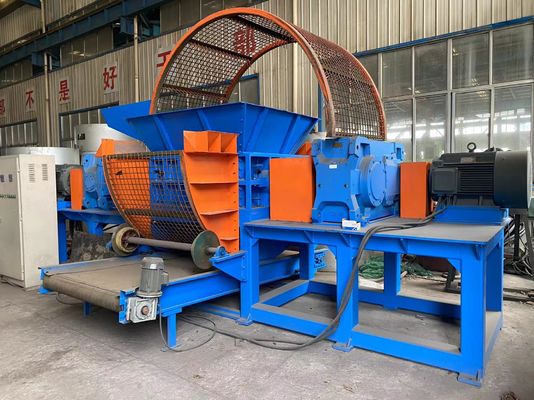

3. دستگاه لاستیک خردکن

مشخصه
این دستگاه دارای ساختار فشرده، فن آوری پیشرفته، مصرف انرژی کم، راندمان بالا، اتاق خرد کردن با ساختار خاموش، نگهداری آسان و غیره است. صفحه توری دارای ساختار شبکه ای است، قطعات ریختن با مساحت بزرگ، برای قطعات لاستیکی خوب است.

4 .سنگ شکن لاستیکی: این دستگاه اصلی بازیافت لاستیک زباله است

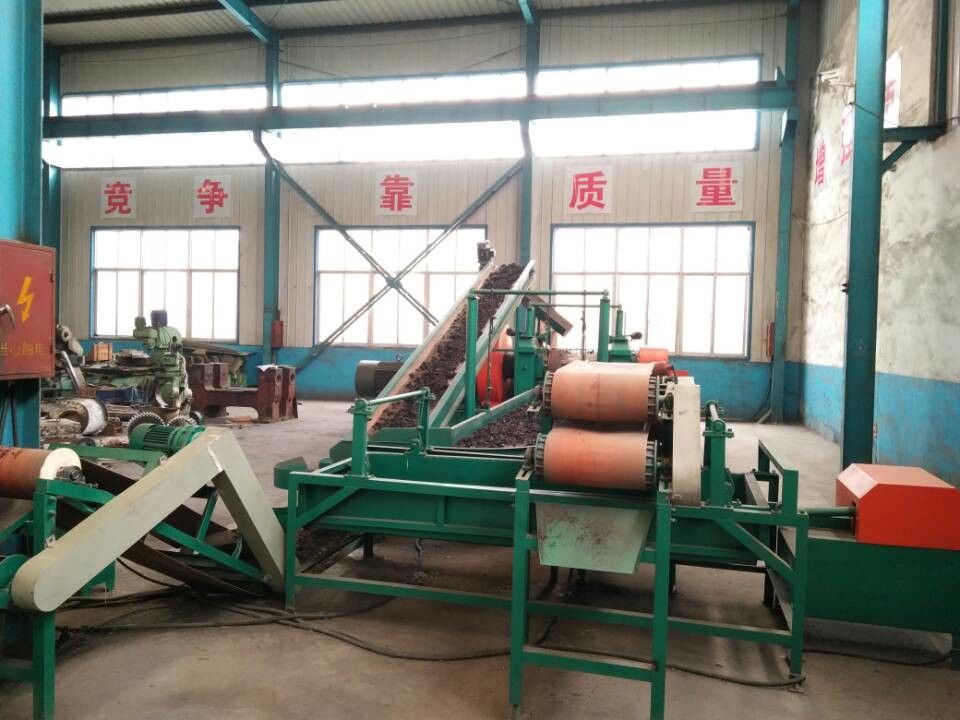

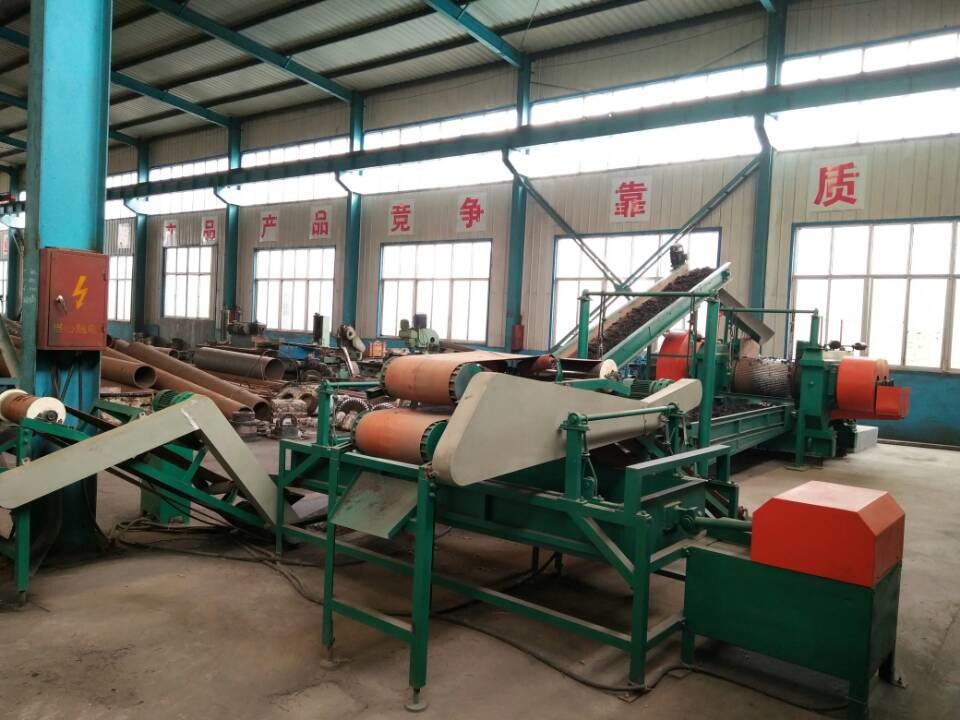

5. خط تولید گرانول لاستیک

را

6. جداکننده فیبر

مشخصات فنی اصلی

1).پروانه: قطر تیغه فن φ1100 میلی متر و تعداد آن 8 عدد می باشد.

2).اندازه پوسته چرخ: قسمت بدنه تجهیزات φ1600 میلی متر و ارتفاع کل تجهیزات حدود 3400 میلی متر است.

3).سرعت اسپیندل: 377 (و 464) دور در دقیقه.

4).موتور اصلی: JQ2-52-6 5.5kw 760rpm.

5).چرخش فیدر: 29 دور در دقیقه.

6).موتور فیدر: JW092—4 0.4 کیلو وات 1370 دور در دقیقه

QINGDAO SHENGHUALONG RUBBER MACHINERY در سال 1967 تاسیس شد، بیش از 500 کارمند دارد.
ساخت دستگاه لاستیکی و دستگاه لمینیت.
هانگسن به عنوان تولید کننده ماشین آلات لاستیکی، زمینی به مساحت بیش از 50000 متر مربع، با دارایی کل بیش از 100 میلیون دلار، بیش از 500 کارمند و 60 مهندس مکانیک دارد.

این شرکت یکی از بزرگترین شرکت های خصوصی است که در تولید ماشین های لاستیکی حرفه ای فعالیت می کند.
ما دستگاه فرز 8 متری نوع دروازه ای،
دستگاه حفاری و فرز CNC TK6913B
خسته کننده کف TPX6213
دستگاه فرز و حفاری TPX6113
مرکز ماشینکاری عمودی
تراش CNC CY-K630
ماشین تراش عمودی 2.5 متر و سایر تجهیزات پردازش پیشرفته بزرگ
ما عمدتا ماشین آلات زیر را تولید می کنیم.
تجهیزات تایر رادیال
آسیاب اختلاط باز لاستیکی XK-660
دستگاه ولکانیزه قالب دوگانه 42 تا 65.5 اینچ
دستگاه ولکانیزاسیون تک قالب 75-105 اینچ
سری مخلوط کن داخلی، سری آسیاب اختلاط لاستیکی، سری اکستروژن و فیلتر
دستگاه ولکانیزاسیون لوله تایر، فلپ، صفحه لوله داخلی
خط بازیافت لاستیک زباله
خط ورق اصلاح لاستیکی و غیره،
ما همچنین می توانیم ماشین آلات و تجهیزات لاستیکی غیر استاندارد را با توجه به نیاز مشتری طراحی و تولید کنیم.
شرکت ما همیشه از مفهوم بازار "اول تقاضای بازار، اول مشتری" پیروی می کند.
تا کنون، ما به بیش از 40 کشور صادر کرده ایم، از شهرت خوبی در بازار جهانی برخورداریم.

سوالات متداول

من: چرا ما را انتخاب کنید؟

l.بیش از 30 سال سابقه کارخانه SHENGHUALONG.

6-8 سال کارکنان تجربه فروش خارجی، کارایی بیشتر و حرفه ای.مهندسان در بیش از 30 کشور خدمات خارجی دارند.

2.ISO: 9001، CE، تأیید گواهینامه BV.

3. خدمات به موقع، قول ارائه راه حل در عرض 12 ساعت، تضمین مشتری بدون مشکل.

4. تاریخ تحویل کوتاه، بدون تاخیر.پذیرش سفارش فوری برای حمل و نقل سریع.

Q2: در مورد تاریخ تحویل چطور؟

با توجه به مقدار ماشین آلات خواهد بود.به طور معمول، ماشین ها ظرف 20-30 روز پس از دریافت سپرده ارسال می شوند، بدون تاخیر.

پذیرش سفارش فوری برای حمل و نقل سریع.

Q3: بیانیه گارانتی چیست؟

ما تضمین می کنیم که تمام محصولات تولید شده توسط ما عاری از نقص در مواد و طرز کار باشد.تحت استفاده عادی از یک دوره 12 ماهه یا 36 ماهه پس از تاریخ خرید اصلی.

و خدمات پس از گارانتی داریم: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، قطعات یدکی به شما ارائه می شود.

Q4: در مورد خدمات خارج از کشور چطور؟

در صورت نیاز مشتری، راه اندازی و کار آموزشی در خارج از کشور را ترتیب خواهیم داد.مشتری باید هزینه اقامت، بلیط و حقوق را پرداخت کند.
