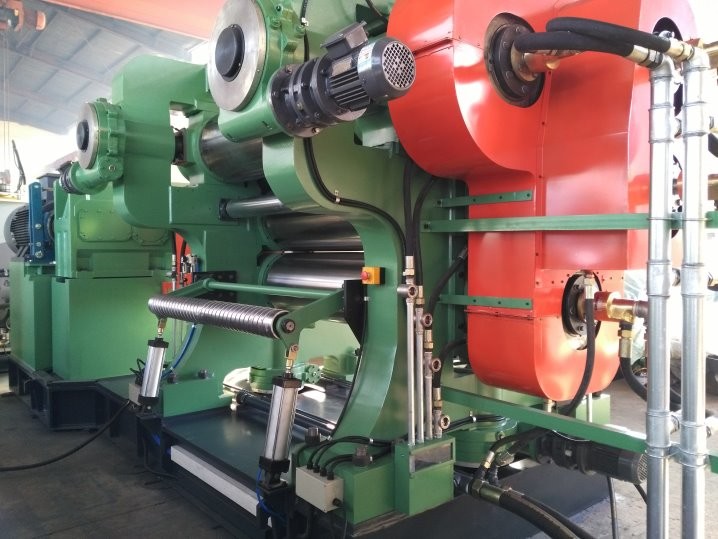

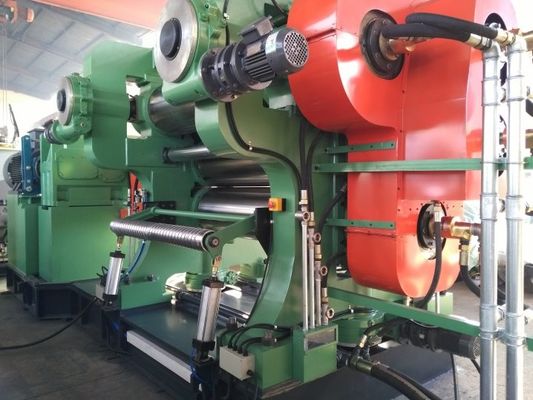

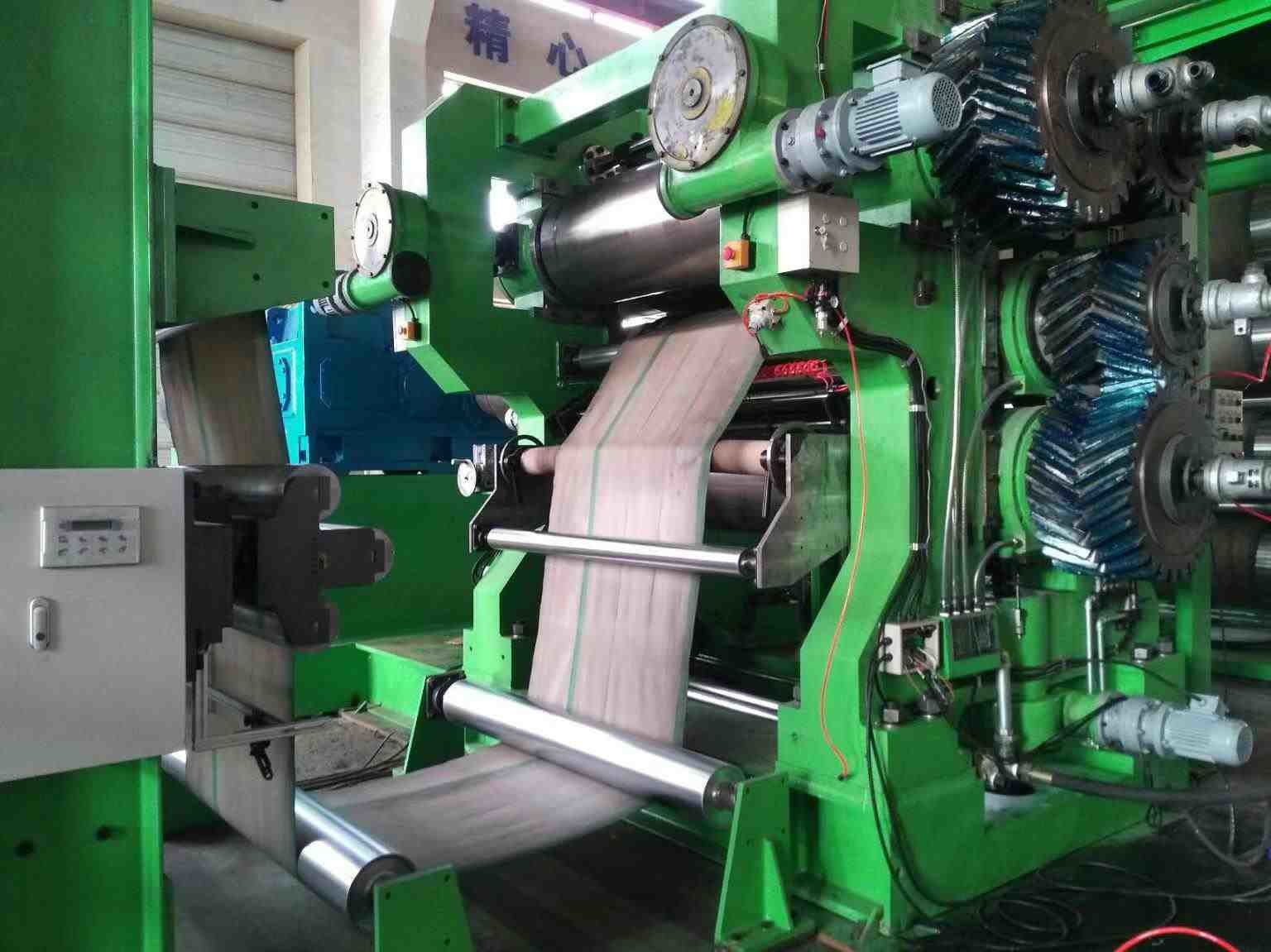

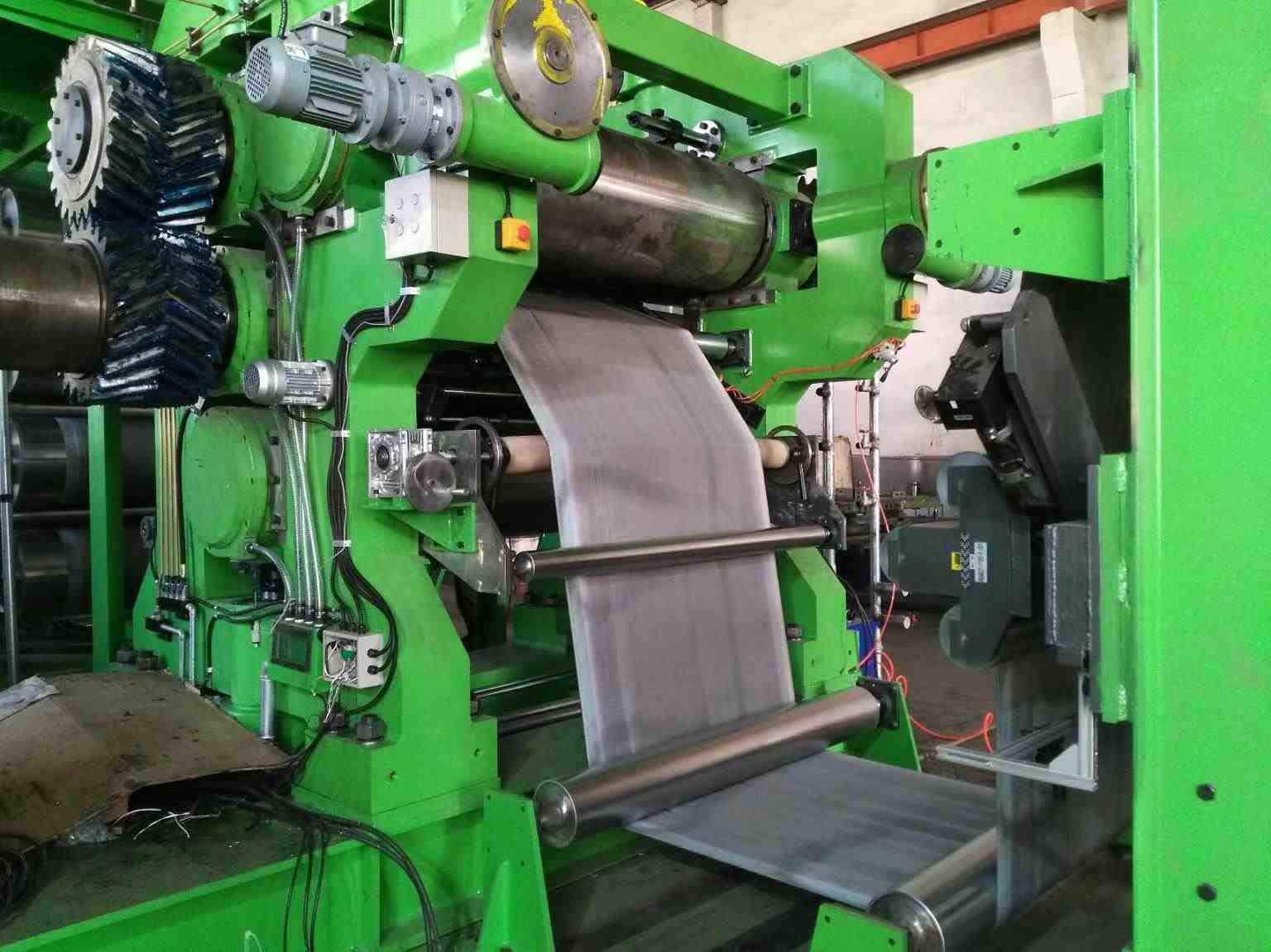

خط تولید تسمه نقاله لاستیکی ماشین تقویم لاستیکی 160 کیلووات

قطعات موتور و الکتریکی:

1. قطعات موتور و الکتریکی مجهز به "SIEMENS" "MITSUBSHI" "CHINT" و غیره.

2. کنترل خودکار PLC با نام تجاری معروف، ایمن، قابل چسباندن، پایدار.

3. حفاظت از انرژی، ما برای این حق ثبت اختراع داریم.

کاربرد تجهیزات و الزامات عملیاتی

1.1برنامه اصلی:این دستگاه عمدتاً برای لاستیک سازی مداوم دو طرفه پرده، بوم و سایر پارچه ها استفاده می شود.

1.2 مورد نیاز عملیات الف. محیط دویدن: ارتفاع 1000 متر،

دما: 5-40 درجه سانتیگراد، حداکثر.فروتنی نسبی 95%

ب. منبع تغذیه: AC415V/50Hz، 3 فاز

ج. فشار آب خنک کننده: 0.2-0.4Mpa

دمای آب خنک کننده: ℃25±3℃

2 پارامترهای فنی اصلی

قطر رول 550 میلی متر

طول کار رول 1600 میلی متر

سرعت خطی رول میانی 4-32 متر در دقیقه

نسبت سرعت رول ها 1:1.5:1.5:1

حداکثرمحدوده نیش 10 میلی متر

ضخامت محصول کلندری 0.3-6 میلی متر

حداکثرعرض محصول کلندری 1400 میلی متر

موتور اصلی

توان 132/160 کیلووات

سرعت 980 دور در دقیقه

تنظیم نیپ نوع تنظیم موتوری

فشار آب خنک کننده 0.2-0.4Mpa

ابعاد کلی (L*W*H) 6270*2960*4100mm

تقریباوزن 22000 کیلوگرم

3 محدوده عرضه

بدنه دستگاه (بشقاب و قاب) 1 مجموعه

رول و بلبرینگ 4 مجموعه

دستگاه تنظیم نیپ 3 مجموعه

دستگاه راهنمای سهام 1ست

سیستم روانکاری 1 مجموعه

سیستم انتقال 1 مجموعه

سیستم خط لوله تنظیم دمای رول 1 مجموعه

پیچ پایه 1 مجموعه

سیستم کنترل الکتریکی 1 مجموعه

4 موارد زیر توسط کاربر نهایی تهیه شده است

A. تمام کابل های سیم خارج از جعبه عملیات و کابینه کنترل الکتریکی.

ب. کلیه خطوط لوله خارج از اتصالات دوار.

5 استانداردهای ساخت و فنی

5.1 قاب: چدن با استحکام بالا از طریق عملیات بازپخت و پردازش کامل از طریق ماشینکاری دقیق، با استحکام قوی و توانایی ضد لرزش خوب.

5.2 Bedplate: ورق بستر جوش داده شده از طریق آنیل و پردازش، با استحکام بالا و بدون تغییر شکل.

5.3 رول و بلبرینگ

(1) ساختار رول: رول صاف توخالی، رول های حفاری اختیاری هستند.

(2) مواد و ساخت: ساخته شده از آلیاژ نیکل، کروم و مو از طریق ریخته گری گریز از مرکز

(3) سختی: HRC60-67

(4) عمق لایه سخت شدن: 5-23 میلی متر

(5) یاتاقان اصلی: غلتک ضد اصطکاک

(6) پشتیبانی بلبرینگ: قطعات ریخته گری از طریق فرآیند بازپخت، با سوراخ روغن روانکاری محفوظ است.

(7) سیستم تنظیم دمای رول با اتصالات دوار با کیفیت بالا و شلنگ فولادی ضد زنگ استفاده می شود.

5.4 دستگاه تنظیم نیپ

تنظیم نیپ برای رول 1#، 2# و 4#، هر دو تنظیم یک طرفه و

تنظیم چندگانه دو طرفه موجود است.

راهنمای سهام 5.5

تنظیم ترخیص با نوع دستی به تصویب رسید.

5.6 کاهش دهنده سرعت

(1) نوع: یک ورودی موتور و تک خروجی شفت

(2) روانکاری: نوع حمام روغن

(3) جفت ورودی: جفت انعطاف پذیر

کوپلین پین میله ای 5.7

کوپلینگ پین میله ای برای اتصال شفت و رول خروجی کاهنده سرعت به کار گرفته شده است که باعث می شود عملکرد قابل اعتماد و روان در حین کار و همچنین تعمیر و نگهداری آسان انجام شود.

5.8 سیستم روغن کاری

(1) بلبرینگ: یک مخزن روغن برای این سیستم وجود دارد که روی آن مجموعه ای با تنظیم ظرفیت جریان، سنج دمای روغن، خنک کننده، فیلتر و غیره وجود دارد.

(2) خطوط لوله روغن کاری نازک

5.9 سیستم کنترل الکتریکی

سیستم کنترل کامل و بی نقص با الزامات کار تقویم مطابقت دارد، این سیستم دارای عملکرد ساده و اجرای مطمئن است.
