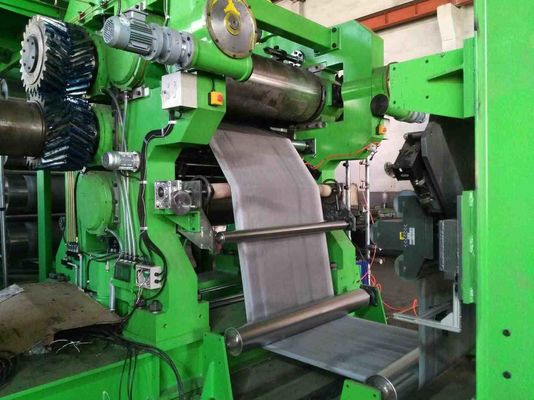

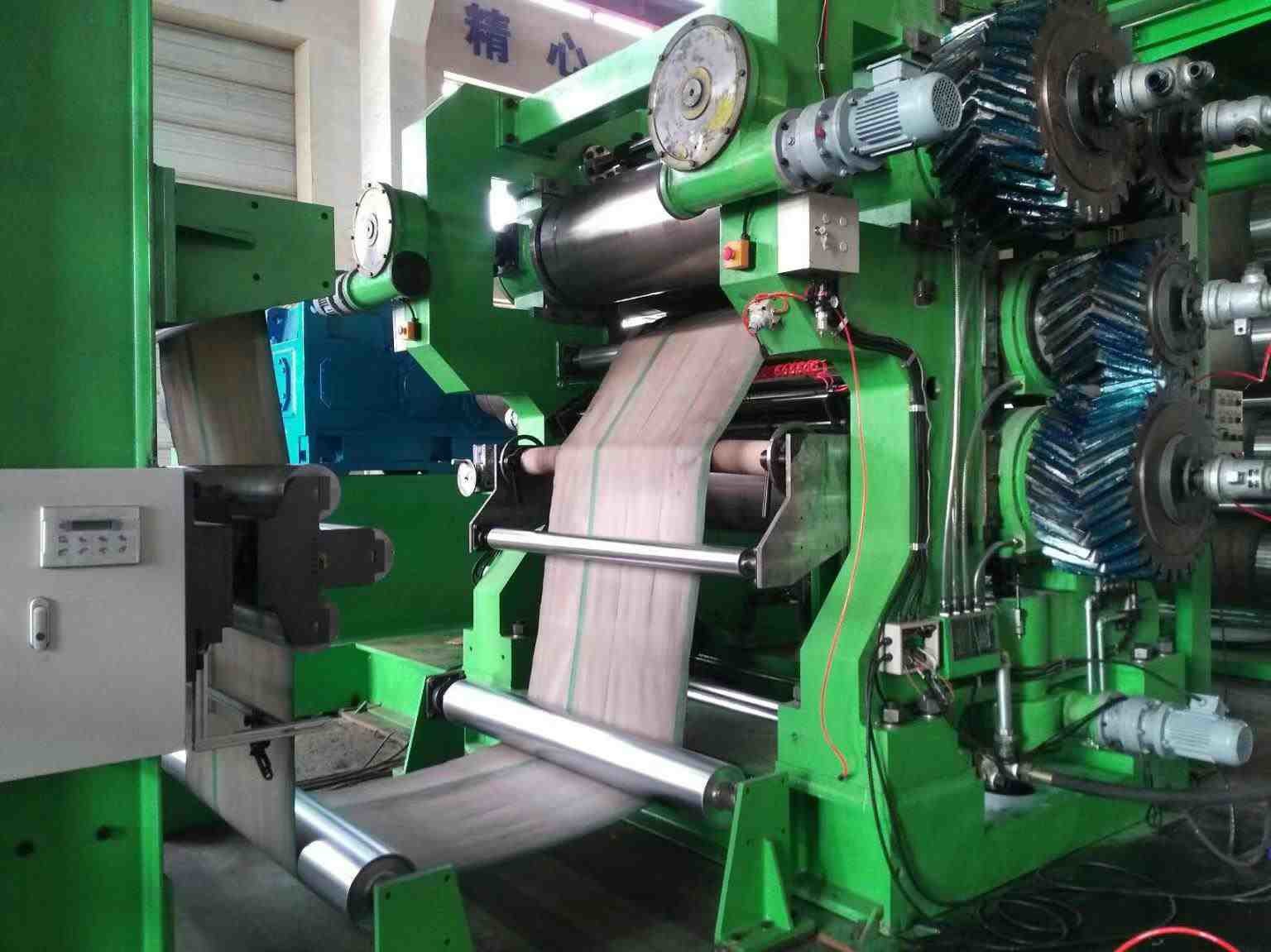

دستگاه تقویم لاستیکی 1600 میلی متری 3 رول دستگاه تقویم

قطعات الکتریکی:

1قطعات موتور و الکتریکی مجهز به "سیمنز" "میتسوبشی" "چینت" و غیره

2. کنترل اتوماتیک PLC مارک مشهور، امن، قابل بسته بندی، پایدار

3. حفظ انرژی، ما برای این اختراع داریم.

الزامات کاربرد و عملکرد تجهیزات

1.1کاربرد اصلی:این ماشین به طور عمده برای پرده، پارچه و پارچه های دیگر استفاده می شود دو طرفه لاستیک مستمر.

1.2 الزامات عملیاتی A. محیط رانندگی: ارتفاع <1000m

دمای: 5°C-40°C، حداکثر خستگی نسبی 95%

ب. منبع برق: AC415V/50Hz، سه فاز

ج. فشار آب خنک کننده: 0.2-0.4Mpa

دمای آب خنک کننده: <25°C±3°C

2 پارامترهای فنی اصلی

قطر رول 550mm

طول کار رول 1600mm

سرعت خطی رول متوسط 4-32m/min

نسبت سرعت رول 1:1.5:1.5:1

حداکثر فاصله برش 10 میلی متر

ضخامت محصول به صورت تقویم 0.3-6mm

حداکثر عرض محصول به صورت تقویم 1400mm

موتور اصلی

قدرت 132/160kw

سرعت 980RPM

نوع تنظیم نپ تنظیم موتور

فشار آب خنک کننده 0.2-0.4Mpa

ابعاد کلی ((L*W*H) 6270*2960*4100mm

وزن حدود 22000kg

3 محدوده عرضه

بدن ماشین (سطح تخت و قاب) 1 مجموعه

4 مجموعه از رول ها و لگن ها

دستگاه تنظیم نوک بینی 3 مجموعه

دستگاه راهنمای سهام 1 مجموعه

سیستم روان کننده 1 مجموعه

سیستم انتقال 1 مجموعه

سیستم لوله تنظیم دمای رول 1 مجموعه

بولت های پایه 1 مجموعه

سیستم کنترل الکتریکی 1 مجموعه

4 موارد زیر که توسط کاربر نهایی تهیه شده است

الف. تمام کابل های سیم خارج از جعبه کار و کابینت کنترل الکتریکی.

ب. تمام لوله های خارج از مفاصل چرخش.

5 ساخت و استانداردهای فنی

5.1 فریم: آهن ریخته با قدرت بالا از طریق درمان گرم کردن و به طور کامل از طریق ماشینکاری دقیق، با سفتی قوی و توانایی خوب ضد لرزش.

5.2 بستر: بستر جوشیده شده از طریق گرم کردن و پردازش، با سفتی بالا و بدون تغییر شکل.

5.3 رول و پرت

(1)ساخت رول: رول صاف سوراخ شده، رول های سوراخ شده اختیاری هستند.

(2) مواد و ساخت و ساز: ساخته شده از آلیاژ Ni، Cr و Mo از طریق ریختن سانتریفیوژ

(3)سختی: HRC60-67

(4) عمق لایه سخت کردن: 5-23mm

(5)رنج اصلی:رنج ضد اصطکاک

(6)پشتیبان: ریختن قطعات از طریق فرآیند گرم کردن، با سوراخ روغن روان کننده.

(7) سیستم تنظیم دمای رول با مفاصل چرخشی با کیفیت بالا و لوله فولاد ضد زنگ استفاده می شود.

5.4 دستگاه تنظیم نپ

تنظیم نپ برای رول 1 #، 2 # و 4 # استفاده می شود، هر دو تنظیم یک طرف و

تنظیم چندگانه دو طرفه در دسترس است.

5.5 راهنمای سهام

تنظیم فاصله با نوع دستی پذیرفته می شود.

5.6 کاهش دهنده سرعت

(1)نوع: یک ورودی موتور و یک گره خروجی

(2) روان کننده: نوع حمام روغن

(3)گرفتن ورودی: گرفتن انعطاف پذیر

5.7 کپلین چوبی

اتصال استند پین برای اتصال میله خروجی و رول کاهش دهنده سرعت پذیرفته شده است ، که باعث می شود در هنگام کار قابل اعتماد و بدون مشکل کار کند ، و همچنین نگهداری آسان.

5.8 سیستم روان کننده

(1) لاری: یک مخزن روغن برای این سیستم وجود دارد، که بر روی آن با تنظیم ظرفیت جریان، درجه حرارت روغن، خنک کننده، فیلتر و غیره تنظیم می شود.

(2) لوله های روان کننده روغن نازک

5.9 سیستم کنترل الکتریکی

سیستم کنترل کامل و کامل با الزامات کار calender را برآورده می کند، این سیستم دارای عملکرد ساده و عملکرد قابل اعتماد است.
